Aké sú nevýhody použitia tvaroviek s kolenným radom?

Ahoj! Som dodávateľom potrubných tvaroviek série Koleno. Aj keď sú tieto armatúry veľmi užitočné v mnohých odvetviach, nie sú bez ich nevýhod. V tomto blogu rozoberiem niektoré nevýhody použitia armatúr série kolen.

1. Pokles tlaku

Jedným z najvýznamnejších problémov s armatúrami série kolena je pokles tlaku, ktorý spôsobujú. Keď kvapalina alebo plyn prúdi cez priame potrubie, pohybuje sa hladko s minimálnym odporom. Ale keď narazí na lakeť, smer prúdenia sa náhle zmení. Táto náhla zmena núti tekutinu alebo plyn zmeniť svoju rýchlosť a smer, čím vzniká turbulencia.

Turbulencie sú pre tekutinu ako dopravná zápcha. Spomaľuje tok a zvyšuje energiu potrebnú na udržanie tekutiny v pohybe. V dôsledku toho dochádza k poklesu tlaku. Napríklad vo vodovodnom systéme, ak máte v potrubí príliš veľa kolien, tlak vody na konci potrubia môže byť výrazne nižší ako pri zdroji. To môže viesť k slabému toku vody z kohútikov alebo sprchových hlavíc.

V priemyselných aplikáciách môže pokles tlaku spôsobiť ešte väčšiu bolesť hlavy. Napríklad v chemickom spracovateľskom závode je udržiavanie konštantného tlaku kľúčové pre správnu funkciu zariadenia. Výrazný pokles tlaku spôsobený kolenovými armatúrami môže narušiť chemické reakcie, znížiť účinnosť procesu a dokonca viesť k poškodeniu zariadenia.

2. Erózia a opotrebovanie

Kolená sú v porovnaní s rovnými rúrkami náchylnejšie na eróziu a opotrebovanie. Neustály dopad prúdiacej tekutiny alebo plynu na vnútornú stenu lakťa spôsobuje odieranie. V priebehu času môže toto odieranie opotrebovať materiál lakťa, čo vedie k stenčeniu steny.

V potrubí prepravujúcom abrazívne materiály, ako je piesok alebo kal, môže byť erózia obzvlášť silná. Ostré rohy armatúr série s kolenami pôsobia ako ohniská pre abrazívne častice, čím sa urýchľuje proces opotrebovania. Napríklad v banskej prevádzke, kde sa kal prepravuje potrubím, je potrebné vymieňať kolená častejšie ako priame časti potrubia.

Táto erózia nielenže skracuje životnosť lakťového kovania, ale predstavuje aj bezpečnostné riziko. Pri opotrebovanom kolene môže dôjsť k netesnostiam, ktoré môžu byť nebezpečné, ak potrubím prechádzajú nebezpečné látky. Okrem toho sa môžu zvýšiť náklady na neustálu výmenu opotrebovaných kolien, čo zvyšuje celkové prevádzkové náklady systému.

3. Porucha toku

Potrubné tvarovky série s kolenami môžu spôsobiť poruchy prúdenia v potrubí. Zmena smeru prúdenia v kolene vytvára sekundárne prúdenie a víry. Tieto sekundárne toky môžu miešať kvapalinu nerovnomerným spôsobom, čo vedie k zmenám teploty, koncentrácie a rýchlosti v priereze potrubia.

Napríklad vo vykurovacom alebo chladiacom systéme môžu poruchy prúdenia viesť k nerovnomernému rozloženiu teploty. Ak horúca alebo studená kvapalina nepreteká potrubím rovnomerne, niektoré oblasti budovy môžu byť prehriate alebo podchladené. To môže znížiť energetickú účinnosť systému a spôsobiť nepohodlie pre cestujúcich.

V procese miešania tekutín môžu poruchy prúdenia spôsobené kolenami brániť správnemu zmiešaniu rôznych komponentov. To môže viesť k nejednotnej kvalite produktov, najmä v odvetviach, kde sa vyžaduje presné miešanie, ako je potravinársky a nápojový alebo farmaceutický priemysel.

4. Zložitosť inštalácie

Inštalácia potrubných tvaroviek série kolena môže byť zložitejšia ako inštalácia priamych rúr. Musíte zabezpečiť, aby boli kolená správne zarovnané a pripojené k rúram. Akékoľvek nesprávne nastavenie môže spôsobiť netesnosti alebo dodatočné namáhanie armatúr, čo môže viesť k predčasnému zlyhaniu.

Okrem toho inštalácia lakťov často vyžaduje špeciálne nástroje a techniky. Napríklad pri inštalácii a90 stupňové koleno z nehrdzavejúcej ocele, možno budete musieť použiť ohýbačku rúr alebo zváračku, v závislosti od typu pripojenia. To môže zvýšiť čas inštalácie a náklady, najmä pri veľkých projektoch.

Navyše v stiesnených priestoroch môže byť ťažké manévrovať s lakťami do pozície. V lodnej strojovni alebo v mechanickej miestnosti budovy, kde je priestor obmedzený, môže byť inštalácia kolenových armatúr skutočnou výzvou. To môže tiež zvýšiť riziko poškodenia kovania počas inštalácie.

5. Náklady

Potrubné tvarovky série s kolenami sú vo všeobecnosti drahšie ako priame rúry. Výrobný proces kolien je zložitejší, pretože zahŕňa ohýbanie potrubia pod určitým uhlom. To si vyžaduje dodatočné vybavenie a prácu, čo zvyšuje náklady.

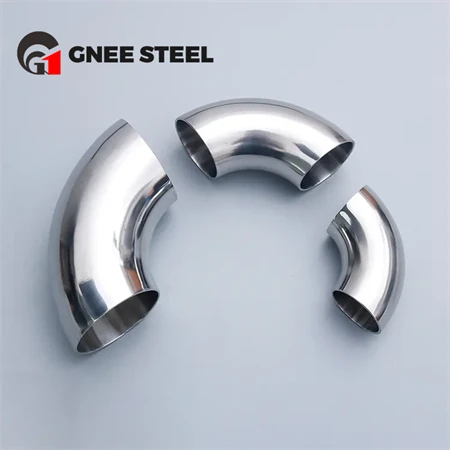

Napríklad aOhýbaná rúrka z nehrdzavejúcej ocele SUS 309pravdepodobne bude stáť viac ako rovná rúra z rovnakého materiálu a priemeru. Okrem toho, vzhľadom na problémy s eróziou a opotrebovaním, ktoré sme už spomenuli, zvyšuje celkové náklady aj potreba častejšej výmeny lakťov.

Vo veľkom projekte môže byť rozdiel v nákladoch medzi použitím kolien a priamych rúrok značný. Ak staviate nový priemyselný závod alebo komerčnú budovu, dodatočné náklady na použitie potrubných tvaroviek série kolena môžu mať významný vplyv na rozpočet projektu.

6. Obmedzená prietoková kapacita

Potrubné tvarovky série koleno môžu znížiť prietokovú kapacitu potrubia. Turbulencie a poruchy prúdenia spôsobené lakťami obmedzujú hladký prechod tekutiny alebo plynu. To znamená, že pre daný priemer potrubia bude mať potrubie s kolenami nižšiu prietokovú kapacitu v porovnaní s priamym potrubím.

Napríklad v systéme zásobovania vodou, ak potrebujete dodať určitý objem vody za jednotku času, možno budete musieť použiť potrubie s väčším priemerom, ak je v potrubí veľa kolien. To nielen zvyšuje náklady na potrubie, ale vyžaduje aj viac miesta na inštaláciu.

V priemyselnom procese, kde sa vyžaduje vysoký prietok, môže byť obmedzená prietoková kapacita kolenových armatúr hlavnou prekážkou. Môže to prinútiť operátorov používať ďalšie čerpadlá alebo iné zariadenia na zvýšenie prietoku, čo zvyšuje spotrebu energie a prevádzkové náklady.

Záver

Napriek týmto nevýhodám sú potrubné tvarovky série s kolenami stále široko používané, pretože sú často potrebné na zmenu smeru toku v potrubí. Je však dôležité si uvedomiť tieto nevýhody, aby ste mohli robiť informované rozhodnutia pri navrhovaní a inštalácii potrubného systému.

Ak hľadáte armatúry zo série kolenových rúrok, môžeme vám pomôcť nájsť správne riešenie pre vaše potreby. Ponúkame široký sortiment vysoko kvalitných produktov, vr304 Koleno z nehrdzavejúcej ocele. Náš tím odborníkov vám môže poskytnúť aj rady, ako minimalizovať negatívne účinky používania kolenových tvaroviek vo vašom potrubnom systéme.

Ak máte akékoľvek otázky alebo chcete prediskutovať svoje špecifické požiadavky, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli urobiť najlepšie rozhodnutia pre váš projekt.

Referencie

• "Mechanika tekutín" od Franka M. Whitea
• "Pipeline Engineering and Construction: A Practical Approach" od Johna P. Carsona
