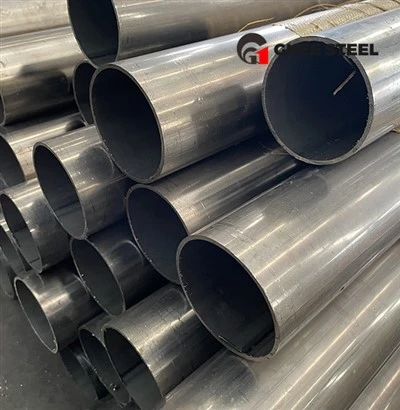

Kruhová rúrka z nehrdzavejúcej ocele DIN 10296-2 1.4509
Zanechajte správu
Čo je norma DIN 10296-2?
DIN EN 10296-2 (alebo BS EN 10296-2) špecifikuje technické dodacie podmienky pre zvárané kruhové rúry z nehrdzavejúcej ocele používané v strojárstve a vo všeobecnom strojárstve. Zahŕňa rúry vyrobené z austenitických, feritických a duplexných nehrdzavejúcich ocelí, podrobne uvádza požiadavky na výrobu, rozmery, tolerancie a mechanické vlastnosti.
Čo sú EN 10296-2 1.4509 zvárané kruhové oceľové rúry?
EN 10296-2 špecifikuje technické dodacie podmienky pre zvárané kruhové oceľové rúry pre strojárske a všeobecné inžinierske účely, pričom 1.4509 je feritická nehrdzavejúca oceľ (známa aj ako X6CrTiNb18). Tieto rúrky sú odolné voči korózii, zvárateľné a stabilizované nióbom, aby sa zabránilo medzikryštalickej korózii. Bežne sa používajú v automobilových výfukových systémoch, konštrukčných komponentoch a aplikáciách vyžadujúcich strednú odolnosť v korozívnom prostredí.
Špecifikácia kruhového potrubia z nehrdzavejúcej ocele DIN 10296-2 1.4509
| Položka | Popis |
|---|---|
| Štandardné | DIN EN 10296-2 |
| Číslo materiálu | 1.4509 |
| Oceľ triedy | X2CrTiNb18 |
| Ekvivalent AISI | AISI 441 |
| Typ rúrky | Zváraná kruhová rúrka z nehrdzavejúcej ocele |
| Povrchová úprava | Žíhané a morené (W2), žiarivo žíhané (W2B) alebo leštené (zrnitosť 180 – 600) |
| Tolerancia vonkajšieho priemeru (D). | ± 0,75 % alebo ± 0,3 mm (podľa toho, čo je väčšie) |
| Tolerancia hrúbky steny (T). | ± 10 % alebo ± 0,2 mm (podľa toho, čo je väčšie) |
| Priamosť | 0,0015 celkovej dĺžky |
| Tolerancia dĺžky | Štandardné +5 mm / -0 mm (alebo podľa dohody) |
Chemické zloženie (%)
Podľa DIN EN 10088-2 / DIN EN 10296-2:
| uhlík (C) | kremík (Si) | mangán (Mn) | fosfor (P) | síra (S) | chróm (Cr) | titán (Ti) | niób (Nb) |
| Menšie alebo rovné 0,03 | Menšie alebo rovné 1,00 | Menšie alebo rovné 1,00 | Menšie alebo rovné 0,040 | Menšie alebo rovné 0,015 | 17.5 - 18.5 | 0.10 - 0.60 |
3×C+0.3 na 0,90 |
Mechanické vlastnosti (pri izbovej teplote)
| Nehnuteľnosť | Hodnota |
| Pevnosť v ťahu (Rm) | 430 – 630 MPa |
| Dôkazná sila (Rp 0,2) | Väčšie alebo rovné 230 MPa |
| Predĺženie (A) | Väčšie alebo rovné 18 % |
| Tvrdosť (HBW) | Menšie alebo rovné 200 (typické) |
| Weld Factor |
z=1.0 (pre testované zvary) |
Ako je 1,4509 v porovnaní s 1,4512?
1.4509 (AISI 441) je v porovnaní s oceľou 1.4512 (AISI 409) vysokovýkonnejšia feritická nehrdzavejúca oceľ v porovnaní s oceľou 1.4512 (AISI 409), ktorá ponúka výrazne lepšiu odolnosť proti korózii a-pevnosť pri vysokej teplote vďaka vyššej stabilizácii chrómu (~18 % oproti ~12 %) a nióbu. Zatiaľ čo 1.4512 je ekonomická voľba pre základné výfukové systémy, 1.4509 sa používa pre náročnejšie, odolnejšie výfukové, dekoratívne a spotrebičové aplikácie.
Aký je rozdiel medzi rúrou z nehrdzavejúcej ocele 1.4509 a 1.4301?
1.4301 (304) je austenitická nehrdzavejúca oceľ s vynikajúcou odolnosťou proti korózii a hlbokými -ťažnosťami; zatiaľ čo 1.4509 (441) je titánom-stabilizovaná feritická nehrdzavejúca oceľ navrhnutá pre vysokú-teplotnú pevnosť, vynikajúcu odolnosť proti oxidácii a nižšiu cenu. 1.4301 je vhodnejšia pre všeobecné aplikácie s ťažkou chemickou koróziou; 1.4509 je vhodnejší pre výfukové emisie automobilov a prostredia s vysokou-teplotou.
Je okrúhla rúrka z nehrdzavejúcej ocele 1.4509 magnetická?
Áno, okrúhle rúrky z nehrdzavejúcej ocele 1.4509 (známe aj ako AISI 441) sú magnetické. Tento materiál je magnetický vo všetkých stavoch, aj po zváraní alebo tepelnom spracovaní. Bežne sa používa v aplikáciách, ktoré vyžadujú magnetizmus aj vysokú odolnosť proti korózii, ako sú napríklad automobilové výfukové systémy.
Tepelná odolnosť potrubia z nehrdzavejúcej ocele 1.4509
1.4509 (AISI 441) je stabilizovaná feritická nehrdzavejúca oceľ-bez obsahu niklu, ktorá ponúka vysokú-pevnosť pri teplote (až do 950 stupňov), vynikajúcu odolnosť proti korózii (podobne ako 304) a dobré tvarovacie/zváracie vlastnosti. Bežne sa používa pre automobilové výfukové systémy a domáce spotrebiče a funguje ako nákladovo{7}}efektívna alternatíva k austenitickým triedam.
Aplikácie
Automobilový priemysel: Výfukové systémy, potrubia a plášte katalyzátorov.
Výmenníky tepla: Rúrkové komponenty pre kotly a ohrievače.
Vybavenie kuchyne: Gastronomické potreby, pece a interiérové dekoračné panely.
Architektúra: Interiérové konštrukčné rúry a ozdobné zábradlia.
Ak máte požiadavky na projekt pre 1.4509 (AISI 441), neváhajte zadať objednávku. GNEE má veľký zoznam obľúbených produktov pre váš výber. Dá sa spracovať do bezšvíkových aj zváraných foriem. Pre podrobné chemické zloženie a bezplatné vzorky okamžite kontaktujte našu továreň. Ponúkame konkurencieschopné ceny a vynikajúce služby.
Balenie sa vykonáva pomocou vodotesných papierových a oceľových popruhov, ktoré spĺňajú štandardné požiadavky na balenie námornej prepravy, vhodné pre rôzne spôsoby prepravy alebo prispôsobené podľa požiadaviek zákazníka.
Balenie Štandardné exportné balenie pre plechy z nehrdzavejúcej ocele
1. Leštenie povrchu; 2. Páskovacie balenie;
3. Balenie drevených prepraviek; Balenie na drevené palety
4. kontajner alebo hromadne; 5. Prispôsobené podľa požiadaviek zákazníka
